铌（Nb）掺杂‌对‌α-Na₁.₁MnO₂‌作为钠离子电池正极材料的结构和电化学性能的影响

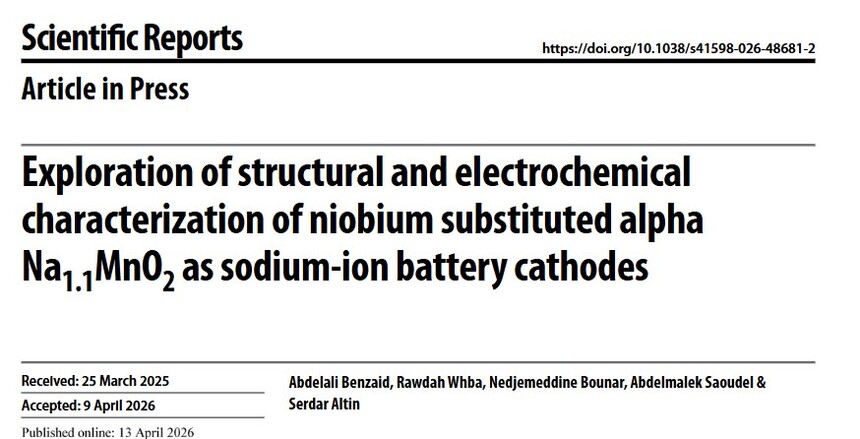

      钠电池网关注有科研团队发表《Exploration of structural and electrochemical characterization of niobium substituted alpha Na1.1MnO2 as sodium-ion battery cathodes》。系统性地探索了‌铌（Nb）掺杂‌对‌α-Na₁.₁MnO₂‌作为钠离子电池正极材料的结构和电化学性能的影响。通过固相反应法合成了一系列不同Nb掺杂量（x = 0.03 至 0.50）的Na₁.₁Mn₁₋ₓNbₓO₂样品，并进行了全面的表征和电化学测试。

‌       核心发现与结论，在钠锰氧化物正极材料中掺入适量的“铌”元素，就像给材料加入了“稳定剂”，能显著提升电池的循环寿命和性能；但掺多了反而会坏事。其中掺入30%铌的配方表现最好。

‌‌1. 结构演变与形貌变化‌

• ‌结构相变‌：XRD分析表明，随着Nb掺杂量的增加，材料结构从‌单斜相（C2/m）‌ 逐渐向‌正交相（Pnma）‌ 转变。低掺杂量（x ≤ 0.10）时以单斜相为主，高掺杂量（x = 0.50）时正交相占比达到69.7%。

• ‌晶格膨胀‌：由于半径更大的Nb⁵⁺（~0.64 Å）取代了Mn⁴⁺（~0.53 Å），导致晶格参数和晶胞体积增大。

• ‌形貌改变‌：SEM和TEM结果显示，Nb掺杂促进了晶粒生长，减少了孔隙率，使材料变得更加致密。

‌2. 电化学性能优化‌

• ‌最佳性能区间‌：‌中等掺杂水平（x = 0.03 至 0.10）‌ 的材料表现出最佳的综合电化学性能。

• ‌性能冠军‌：‌x = 0.30‌ 的样品在100次循环后表现出‌~85%的优异容量保持率‌，并具有较低的电荷转移电阻，显示出良好的循环稳定性和动力学性能。

• ‌性能提升机制‌：

• ‌抑制姜-泰勒效应‌：Nb⁵⁺的掺杂促使部分Mn³⁺氧化为Mn⁴⁺，而Mn⁴⁺的电子构型（t₂g³ e_g⁰）消除了eg轨道的简并性，从而有效抑制了导致结构不稳定的姜-泰勒（Jahn-Teller）畸变。

• ‌改善离子扩散‌：适量的Nb掺杂增强了Na⁺的扩散能力。

• ‌过量掺杂的弊端‌：当掺杂量过高（‌x ≥ 0.40‌）时，虽然结构刚性增强，但会导致严重的结构畸变、极化增加、电荷转移电阻上升以及可用的Na⁺存储位点减少，从而导致容量衰减和倍率性能下降。

‌3. 化学态分析‌
XPS分析证实，Nb掺杂影响了Mn的氧化态。随着掺杂量增加，材料中Mn⁴⁺的比例上升（例如，从x=0.03时的30.8%增至x=0.10时的39.9%），这是维持电荷平衡的补偿机制。在高掺杂量下，Nb自身也出现了混合价态（Nb⁵⁺和Nb⁴⁺）。

‌研究意义‌

这项工作表明，通过‌可控的Nb元素掺杂‌，可以有效地优化α-Na₁.₁MnO₂正极材料的结构稳定性、Na⁺扩散动力学和循环寿命，为解决锰基层状氧化物材料在钠离子电池应用中的瓶颈问题（如结构退化、容量衰减）提供了一种有效的策略。研究结果为开发下一代高性能、低成本的钠离子电池正极材料指明了方向。
