磁电耦合技术赋能钠电池 新型 Co-MoS₂负极实现 3C 极速充电

钠离子电池凭借钠资源储量丰富、可兼容现有锂电产线等优势，成为大规模储能领域的主流选择，但钠离子半径偏大，导致离子传输速度慢，制约了电池快充能力与循环寿命。二硫化钼（MoS₂）是潜力突出的钠电池负极材料，理论容量可观，却存在导电性差、循环过程中体积形变明显、界面反应不稳定等问题，传统改性手段难以彻底突破瓶颈。

针对上述难题，河南科学院联合武汉大学、南方科技大学组建科研团队，创新采用钴（Co）掺杂策略打造 CoMoS₂@C 复合负极材料，并首次将自旋电子学与电池界面动力学结合，利用磁电耦合效应优化钠离子存储机制，为钠电池快充技术发展提供了全新思路。

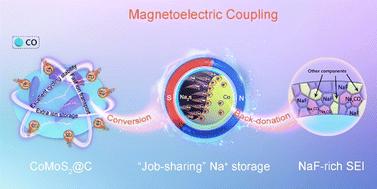

研究显示，钴原子掺入 MoS₂晶格后，材料结构得到显著优化，原本堆叠的厚层 MoS₂被剥离为单层并均匀分布在碳基质中，进一步拓宽离子传输通道。在电池反应过程中，材料会生成尺寸约 4 纳米的金属钴纳米晶，该物质可发挥双重作用：一方面依靠自旋极化效应形成表面电容，加速界面处钠离子转运；另一方面引导电解液定向分解，在电极表面生成富含氟化钠、低碳酸盐的稳定固态电解质界面膜（SEI），大幅改善界面稳定性。同时，钴掺杂还能降低钠离子扩散能垒，从根源上提升离子迁移效率。

多项测试验证了该材料的优异性能：CoMoS₂@C 电极在超高电流密度 20 A/g 条件下，容量仍可达 424.5 mAh/g；小电流工况下循环 100 次，容量保持率高达 96.6%，在 5 A/g 大电流下循环 3000 次，依旧维持 85.4% 的容量保有率。

团队基于这款负极材料组装出 1.2 Ah 软包全电池，搭配磷酸钒钠正极开展实测。结果表明，电池可实现3C 倍率快充，充满仅需 14.2 分钟，此时能量密度可达 140.2 Wh/kg；电池整体能量密度最高能达到 197.5 Wh/kg，1 C 常规倍率下循环 500 次，容量保持率为 82.4%，兼顾快充能力与循环稳定性。

该成果已发表于能源领域顶刊《Energy & Environmental Science》。此次研究创新性地挖掘出磁电耦合在储能材料中的应用价值，打破了传统电极改性的局限。由于该技术适配现有液态钠离子电池产线，落地门槛较低，不仅推动 MoS₂基负极材料走向实用化，也为快充型钠电池在储能、低速交通工具等场景的规模化应用筑牢了技术基础。

版权归原作者及刊载平台所有，仅作技术分享，如有侵权请联系删除
