无负极钠电池死钠激活技术

钠电池网关注到，王华教授团队于 2026 年 5 月 5 日在国际顶级期刊《自然通讯》（Nature Communications）正式发表的《Reactivating dead sodium for durable and high-rate anode-free sodium batteries》研究论文，是 2026 年全球无阳极钠离子电池领域具有突破性的学术成果之一。

一、研究背景：无阳极电池

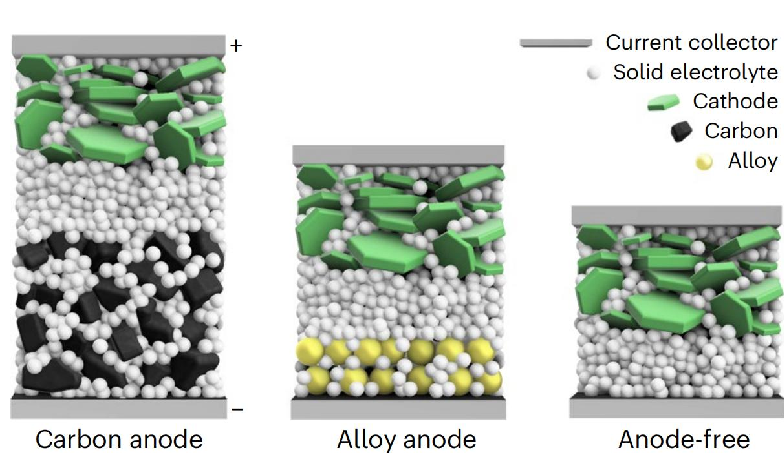

无阳极电池通过省去传统的负极材料（如石墨），直接利用金属在集流体上的沉积与剥离过程来实现充放电。

高能量密度：移除了笨重的负极活性材料与粘结剂，大幅提升电池整体的能量密度。

显著的成本优势：省去了昂贵的负极活性材料，有效降低了电池的原材料成本与制造成本。

简化生产工艺：无需制造和涂覆负极，缩短了电池的生产流程，提升了生产效率。

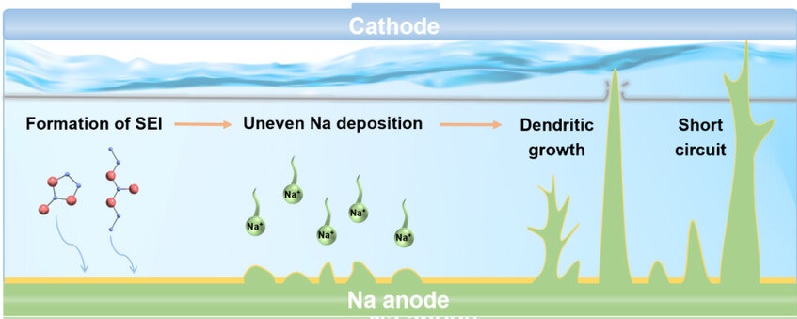

面临的技术瓶颈：在循环充放电过程中，金属离子在集流体表面的沉积不均匀，容易形成枝晶并最终导致“死钠”产生，这是制约该技术商业化的最大挑战。

二、核心挑战

传统方法：治标不治本

集流体优化、电解液工程、界面改性：此类方法旨在优化钠的沉积行为，仅能在一定程度上减少死钠的生成，但无法完全避免，更无法有效激活已经形成的死钠，难以从根本上解决问题。

现有死钠激活方法：

如放电静置、快速剥离等方法多在非充电阶段实施，与电池实际工作流程脱节。现有方法多源于锂电池体系，直接应用于钠电池会引发严重副反应与安全隐患。

三、核心策略：反向脉冲间隔充电 (RPIC)

为了解决“死钠”导致电池性能衰减的关键挑战，我们创新性地提出了一种非对称充电策略——反向脉冲间隔充电 (Reverse Pulse Interval Charging, RPIC)，旨在通过物理场的动态调控，重塑钠离子的沉积行为。

采用常规的恒流或恒压电流进行充电，驱动钠离子在负极表面沉积。在充电过程中，主动施加毫秒级的短时反向电流，打破离子沉积的稳态。在正向与反向阶段之间设置短暂的无电流暂停期，用于离子浓度的自然弛豫。

核心思想 ：

抑制死钠生成：利用反向脉冲均匀化电极表面的离子浓度梯度，抑制钠离子枝晶的随机生长与破裂，从源头降低“死钠”产生概率。

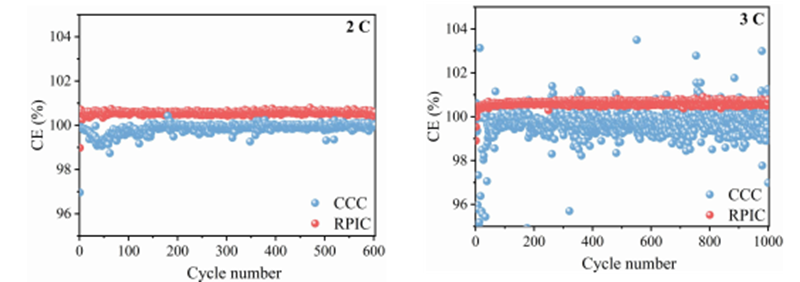

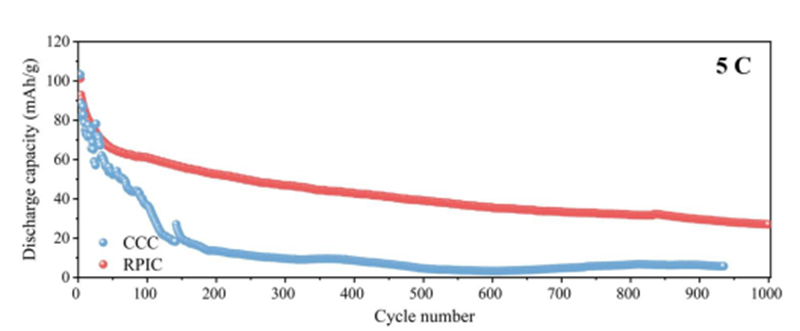

原位激活死钠：利用反向脉冲产生的局部强电场力，驱动已失去电接触的“死钠”重新被氧化溶解并回到电解液中，实现活性物质的“原位复活”与再利用。
