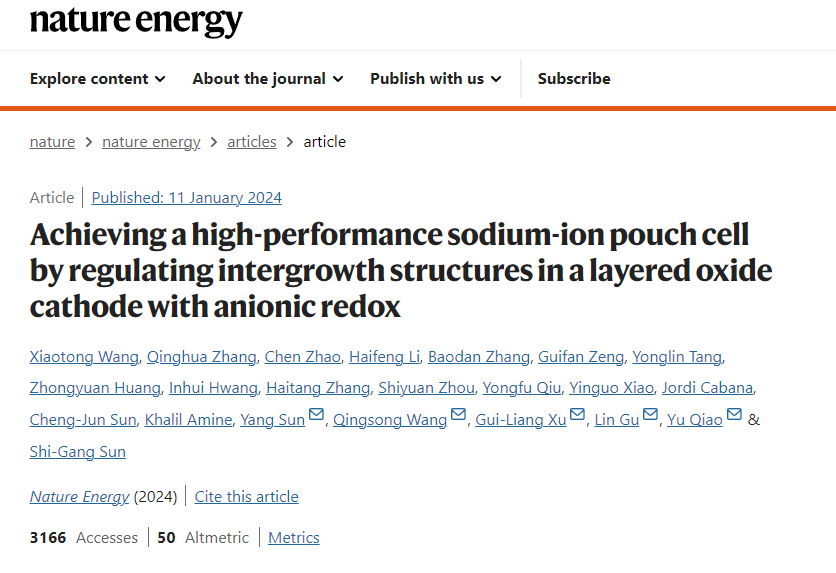

钠电池网讯：近日，厦门大学化学化工学院乔羽教授、清华大学 古林教授等，发表钠离子软包电池最新研究成果，  通过阴离子氧化还原调节层状氧化物阴极中的相互生长结构，实现高性能钠离子软包电池制备。该研究以“Achieving a high-performance sodium-ion pouch cell by regulating intergrowth structures in a layered oxide cathode with anionic redox“为题发表在Nature Energy上。厦门大学王小童（、物理所张庆华研究员、阿贡实验室赵琛博士、UIC李海峰博士为（共同）第一作者。

    在 P2 型层状过渡金属 （TM） 氧化物（钠离子电池的典型正极材料）中，TM层内 Li 的存在可能导致形成特定的 Na-O-Li 构型，从而在高充电电压下触发额外的氧氧化还原。然而，在高电荷状态下，棱柱形（P型）到八面体型（O型）相变和不可逆TM迁移会同时加剧，导致结构畸变。结果表明，P2-Na0.67Li0.1Fe0.37Mn0.53O2（NLFMO）的过度脱湿会诱发相邻的O型堆层断层的形成，形成具有互生结构的O型堆积断层（即O型和P型层交错），导致晶格外Li迁移和不可逆的氧损失。结果表明，通过控制电荷深度来定制互生结构，P型堆叠态可以均匀地穿插在O型堆叠态之间，从而避免相邻的O型堆叠断层。调节O/P相互生长结构导致NLFMO阴极中Li/TM离子的可逆迁移和可逆阴离子氧化还原。因此，研究团队实现了具有阳离子和阴离子氧化还原活性的高性能软包电池（基于电池的整个重量，能量密度为 165 W h kg−1）。

 参考文献：
