一、研究背景痛点

O3 型层状氧化物 NaNi₁/₃Fe₁/₃Mn₁/₃O₂（NFM）是储能领域潜力钠电正极，但存在两大产业化短板：一是充放电钠离子反复脱嵌引发不可逆相变、高压晶格氧流失，造成晶格坍塌、容量衰减；二是晶格离子通道狭窄，钠离子迁移动力学差、快充能力弱。传统包覆、单元素掺杂只能局部改良，无法同步兼顾高容量、长循环、高倍率，亟需全新改性思路。

二、核心创新方案

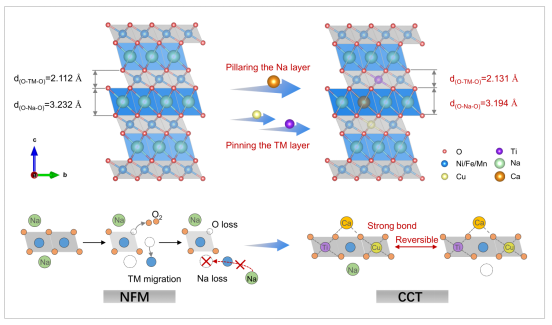

中南大学常智团队在期刊 Small 发表成果，首创Na 层 Ca²⁺+ 过渡金属层 Cu²⁺/Ti⁴⁺双位点协同掺杂体系，合成改性正极 Na₀.₉₆Ca₀.₀₂(Ni₁/₃Fe₁/₃)₀.₉₃Cu₀.₀₅Ti₀.₀₂O₂（CCT）。三种掺杂元素分工协同：Ca²⁺层间柱撑抑制钠流失与相变；Cu²⁺优化晶格氧可逆氧化还原；Ti⁴⁺强化金属氧键、减少阳离子混排，从晶体骨架、电子结构、界面三层同步改良材料本征缺陷。

三、关键性能突破

结构稳定性大幅提升，晶格应变由 0.17% 降至 0.10%，三种掺杂元素均匀分布无偏析；材料在空气中放置 7 天，晶体结构、电化学容量几乎无衰减，解决传统层状正极易水解变质的产业化难题。钠离子迁移势垒从 1.50 eV 降至 1.05 eV，离子扩散系数提升一个数量级；13C 超大电流密度下仍保有 94.3 mAh/g 可逆容量，适配大功率快充场景。

2.0–4.2 V 高压区间可大幅抑制氧气、二氧化碳释放，过渡金属溶出量仅为原材料 1/5；常规电压 300 圈容量留存 76.9%，高压区间 100 圈容量保持 81.6%。60℃高温 100 圈容量保持 79.8%；-20℃低温下初始容量 128.9 mAh/g，百圈循环保有 93.7%，解决传统材料高低温性能断崖式下滑问题。

搭配商用硬碳负极组装完整钠电池，0.5C 循环 300 圈容量保持 76.2%，综合循环、倍率性能优于绝大多数已报道层状氧化物全电池。

四、研究价值

该多位点协同掺杂策略可复制推广至各类层状钠电正极体系，从根源同步解决结构坍塌、氧流失、离子传输慢三大行业瓶颈，为高性能、可规模化钠离子层状正极提供全新设计理论与改性路线。

免责声明

本文内容整理自公开渠道，仅作行业信息交流使用，不构成任何投资与决策建议。文中数据与表述仅供参考，不对其准确性、完整性作担保，如有内容误差或版权异议，请联系我们修正处理。
